ব্যাখ্যা (Explanation):

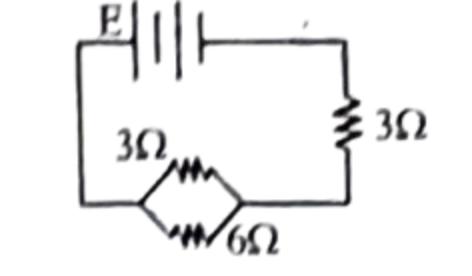

সম্পূর্ণ বর্তনীটির তুল্যরোধ বের করার জন্য এটিকে দুটি অংশে ভাগ করে হিসাব করতে হবে:

বর্তনীটির নিচের অংশে $3\ \Omega$ এবং $6\ \Omega$ মানের দুটি রোধ সমান্তরাল সমবায়ে (Parallel Combination) যুক্ত আছে।

ধরি, এদের তুল্যরোধ $R_p$। সমান্তরাল সমবায়ের সূত্রানুসারে:

$$\frac{1}{R_p} = \frac{1}{R_1} + \frac{1}{R_2}$$
$$\frac{1}{R_p} = \frac{1}{3} + \frac{1}{6}$$
$$\frac{1}{R_p} = \frac{2 + 1}{6}$$
$$\frac{1}{R_p} = \frac{3}{6}$$
$$\frac{1}{R_p} = \frac{1}{2}$$

অতএব,

$$R_p = 2\ \Omega$$

সমান্তরাল অংশ থেকে প্রাপ্ত এই তুল্যরোধটি ($R_p = 2\ \Omega$) বর্তনীর ডানদিকের মূল লাইনে থাকা $3\ \Omega$ রোধের সাথে শ্রেণি সমবায়ে (Series Combination) যুক্ত রয়েছে।

সুতরাং, বর্তনীর মোট বা চূড়ান্ত তুল্যরোধ (ধরি, $R_s$) হবে:

$$R_s = R_p + 3\ \Omega$$
$$R_s = 2\ \Omega + 3\ \Omega$$
$$R_s = 5\ \Omega$$

গাণিতিক বিশ্লেষণ থেকে দেখা যাচ্ছে, সম্পূর্ণ বর্তনীটির তুল্যরোধ $5\ \Omega$।

তাই সঠিক উত্তরটি হলো: $5\ \Omega$।
